Multi Split Sistemos Suderinamumas su Instaliacija: Gidas
Turinys
- Kas yra multi split sistema ir kaip ji veikia
- Multi split sistemos galingumo skaičiavimas
- Multi split sistemos vamzdyno ilgis ir trasų planavimas
- Oro kondicionierių montavimo reikalavimai
- Suderinamumas su esama elektros instaliacija
- Techninis suderinamumas: protokolai ir komunikacija
- Dažniausios klaidos ir kaip jų išvengti
- Išvados
- Dažniausiai užduodami klausimai
Paskutinis atnaujinimas: 2026 m. rugsėjo 30 d.
Kas yra multi split sistema ir kaip ji veikia

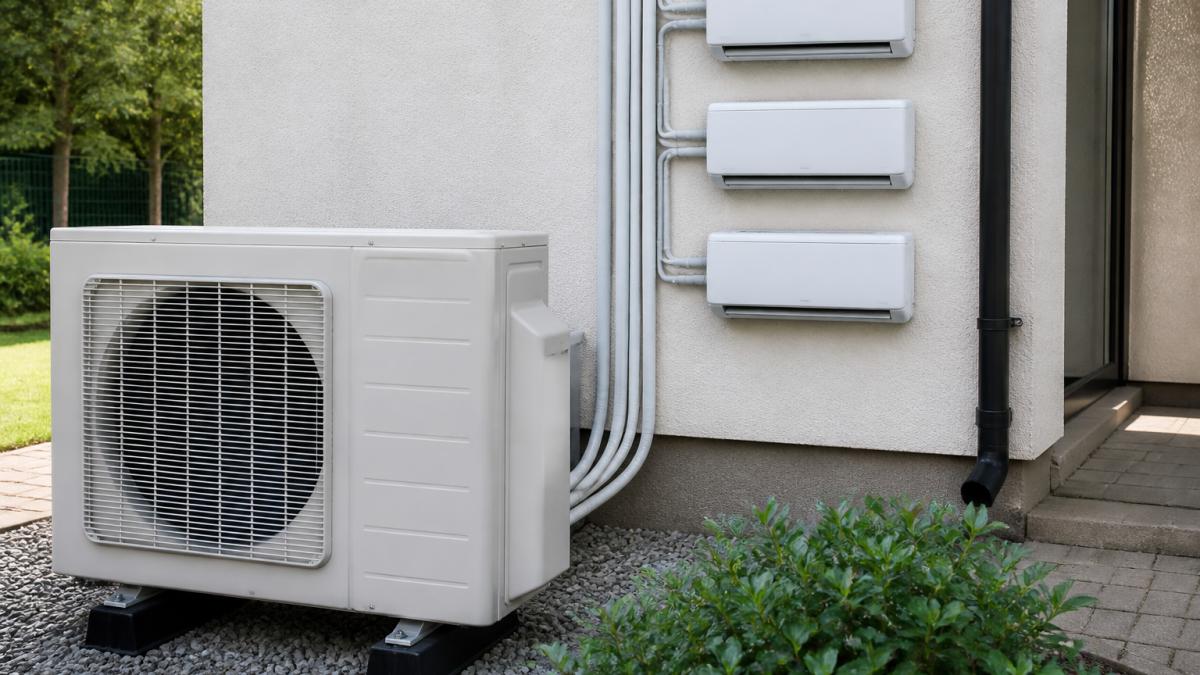

Multi split sistema yra oro kondicionavimo sprendimas, kuriame vienas lauko blokas aptarnauja kelis vidinius blokus, įrengtus skirtingose patalpose. Vietoje atskiro lauko bloko kiekvienam kambariui, visa sistema jungiama į vieną kompresorių.
Šiame MB SELLIX gide apžvelgiame, kaip teisingai suplanuoti multi split sistemos suderinamumą su instaliacija, kad sistema veiktų efektyviai ir tarnautų ilgus metus. Dauguma pirkėjų susiduria su ta pačia problema: įranga nupirkta, bet montavimo sąlygos neįvertintos iš anksto.
Suderinamumas su instaliacija apima tris dalis: vamzdyno trasų ilgį, elektros pajėgumą ir techninius komunikacijos protokolus. Kiekviena jų turi savo ribas.
Multi split sistemos galingumo skaičiavimas
Multi split sistemos galingumo skaičiavimas prasideda nuo patalpų ploto ir šilumos nuostolių, o ne nuo norimo modelio. Kiekvienai patalpai reikalinga vėsinimo galia apskaičiuojama atskirai, o po to sumuojama.
Praktikoje naudojama paprasta taisyklė: apie 100 W vėsinimo galios vienam kvadratiniam metrui patalpos su standartiniu aukščiu. Pietinėms patalpoms su dideliais langais reikia daugiau. Šiaurinėms, gerai apšiltintoms, pakanka mažiau.
Svarbu nepamiršti, kad vidinių blokų bendra galia gali viršyti lauko bloko galią. Gamintojai leidžia tam tikrą perteklių, nes retai visi blokai dirba maksimaliu režimu vienu metu. Vis dėlto viršyti šios ribos negalima.
| Patalpa | Plotas | Rekomenduojama galia |
|---|---|---|
| Miegamasis | 12-15 m² | 2,0-2,5 kW |
| Svetainė | 20-25 m² | 3,5-4,0 kW |
| Kabinetas | 10-12 m² | 2,0 kW |
| Virtuvė | 15-18 m² | 2,5-3,0 kW |
Multi split sistemos vamzdyno ilgis ir trasų planavimas
Multi split sistemos vamzdyno ilgis yra vienas dažniausiai nepaisomų veiksnių planuojant instaliaciją. Kiekvienas gamintojas nustato maksimalų bendrą freono trasos ilgį, didžiausią leistiną aukščių skirtumą tarp lauko ir vidinio bloko bei minimalų atstumą tarp atskirų vidinių blokų. Šie trys parametrai kartu nulemia, ar jūsų namo išplanavimas apskritai tinka multi split sistemai.
Tipiškai bendras trasos ilgis vienam lauko blokui siekia iki 50-60 metrų, o vienam vidiniam blokui skiriama iki 15-25 metrų. Aukščių skirtumas paprastai ribojamas iki 10-15 metrų, o atstumas tarp vidinių blokų dažnai negali būti mažesnis nei 3-5 metrai. Šie skaičiai priklauso nuo konkretaus modelio, todėl juos būtina patikrinti techninėje dokumentacijoje prieš perkant.
| Parametras | Tipinė riba | Ką tai reiškia praktiškai |
|---|---|---|
| Bendras trasos ilgis | 50-60 m | Didesniame name gali tekti rinktis du lauko blokus |
| Vieno vidinio bloko trasa | 15-25 m | Tolimiausia patalpa gali būti nepasiekiama |
| Aukščių skirtumas | 10-15 m | Palėpė ar rūsys gali būti už ribos |
| Atstumas tarp vidinių blokų | 3-5 m | Mažose patalpose kyla konfliktas dėl vietos |
Kuo ilgesnė trasa, tuo didesni slėgio nuostoliai ir tuo mažesnis sistemos efektyvumas. Ilgos trasos taip pat reikalauja papildomo šaltnešio užpildymo - dažnai po 20-30 gramų už kiekvieną metrą, viršijantį bazinį ilgį. Tai reiškia, kad montavimo metu reikia tiksliai apskaičiuoti šaltnešio kiekį, o ne vadovautis „iš akies“.
Planuojant trasas verta atsižvelgti į tris praktinius aspektus. Pirma, trasos turi būti klojamos kuo trumpesniu keliu, vengiant stačių posūkių - kiekvienas 90 laipsnių posūkis prideda slėgio nuostolių. Antra, horizontalios atkarpos turi turėti nedidelį nuolydį alyvos grįžimui užtikrinti. Trečia, jei namas jau pastatytas, trasas dažnai tenka vesti per jau įrengtas sienas, o tai gali pareikalauti papildomų griovimo darbų.
Jei jūsų namo išplanavimas viršija vieno lauko bloko galimybes, sprendimas - du atskiri lauko blokai, kiekvienas aptarnaujantis savo patalpų grupę. Tai brangiau, bet išvengiama kompromisų dėl efektyvumo ir garantijos.
Oro kondicionierių montavimo reikalavimai
Oro kondicionierių montavimo reikalavimai apima tris sritis: lauko bloko vietą, vidinių blokų išdėstymą ir kondensato nuvedimą. Netinkama vieta lauko blokui sugadina visos sistemos darbą.

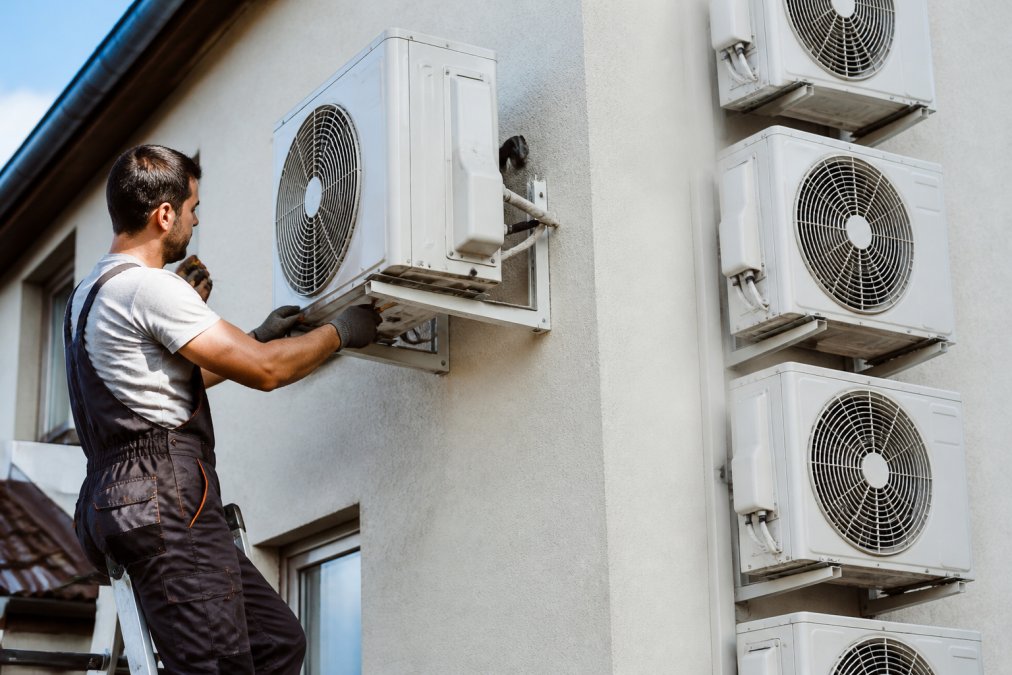

Lauko blokas turi būti gerai vėdinamoje vietoje, apsaugotoje nuo tiesioginių saulės spindulių ir sniego. Reikia palikti pakankamai erdvės oro cirkuliacijai aplink bloką. Montavimas ant fasado turi atitikti pastato estetikos reikalavimus ir netrukdyti kaimynams.
Vidiniai blokai neturi būti statomi tiesiai virš lovos, darbo vietos ar šalia šilumos šaltinių. Kondensato nuvedimas planuojamas iš anksto, su nedideliu nuolydžiu vamzdyje. Blogai suplanuotas nuvedimas sukelia vandens nutekėjimą ir pelėsių atsiradimą.
Suderinamumas su esama elektros instaliacija
Suderinamumas su esama elektros instaliacija dažnai tampa nemalonia staigmena senesniuose namuose. Multi split sistemai reikia atskiros elektros linijos su pakankamu galingumu ir apsauginiu automatiniu jungikliu.
Prieš perkant verta pasitikrinti: ar skydelyje yra laisvų vietų naujiems automatams, ar kabelis atlaikys sistemos apkrovą, ar įžeminimas atitinka reikalavimus. Senuose namuose dažnai reikia keisti kabelius ar net stiprinti visą skydelį.
Elektros darbus turi atlikti kvalifikuotas specialistas. Tai ne tik saugumo, bet ir draudimo reikalavimas. Savavališkas pajungimas gali panaikinti garantiją ir sukelti rimtų pasekmių.
Techninis suderinamumas: protokolai ir komunikacija
Techninis suderinamumas lemia, ar vidiniai blokai „susikalbės“ su lauko bloku ir ar juos galima valdyti per vieną sistemą. Dauguma gamintojų naudoja savo komunikacijos protokolus, todėl skirtingų prekių ženklų blokai paprastai nesujungiami. Tai vienas dažniausiai nepaminimų dalykų, nors būtent jis nulemia, ar sistemą galėsite plėsti po kelerių metų.
Komunikacijos protokolai skirstomi į tris lygius. Pirmas - vidinis protokolas tarp lauko ir vidinių blokų. Jis dažniausiai yra uždaras ir priklauso konkrečiam gamintojui. Antras - valdymo protokolas tarp sistemos ir vartotojo sąsajos (nuotolinio pulto, sieninio termostato, telefono programėlės). Trečias - integracijos protokolas, leidžiantis sistemą prijungti prie pastato valdymo sistemos (BMS).
| Lygis | Paskirtis | Suderinamumo rizika |
|---|---|---|
| Vidinis protokolas | Lauko ir vidinių blokų ryšys | Skirtingi gamintojai nesujungiami |
| Valdymo protokolas | Vartotojo sąsaja | Vieno gamintojo pultas nevaldys kito |
| Integracijos protokolas | BMS, išmanusis namas | Reikia papildomų modulių |
Jei planuojate plėsti sistemą ateityje, rinkitės to paties gamintojo sprendimus. Taip išvengsite problemų, kai po kelerių metų norėsite pridėti dar vieną vidinį bloką. Gamintojai dažnai palaiko suderinamumą tik tam tikrų kartų modeliams, todėl net to paties prekės ženklo senesnis ir naujesnis blokas gali nesusijungti.
BMS integracija aktuali tiems, kurie planuoja valdyti kondicionavimą kartu su vėdinimu, šildymu ir apšvietimu. Tam dažnai reikalingi papildomi moduliai - pavyzdžiui, „Modbus“ ar „KNX“ sąsaja. Be jų sistema lieka izoliuota ir valdoma tik per gamintojo programėlę. Prieš perkant verta pasiteirauti, ar konkrečiam modeliui tokie moduliai apskritai egzistuoja.
Galiausiai, jei name jau yra senesnė multi split sistema, o norite pridėti naują vidinį bloką, pirmiausia reikia nustatyti, ar lauko blokas palaiko papildomą zoną. Ne visi modeliai turi laisvų pajungimo vietų, o kai kurie gamintojai nutraukia senų serijų vidinių blokų gamybą. Tokiu atveju lieka du keliai: ieškoti naudoto bloko arba keisti visą sistemą.
Dažniausios klaidos ir kaip jų išvengti
Dažniausia klaida planuojant instaliaciją yra galingumo skaičiavimas pagal bendrą namo plotą, o ne pagal atskiras patalpas. Tai veda prie per silpnos arba per stiprios sistemos.
Kitos dažnos klaidos:
- Lauko bloko vieta pasirenkama paskutinę akimirką, kai montuotojai jau atvykę
- Trasos ilgis viršijamas „nes taip patogiau", neatsižvelgiant į gamintojo ribas
- Elektros skydelio pajėgumas neįvertinamas iki pat montavimo dienos
- Kondensato nuvedimas suplanuojamas be nuolydžio
- Triukšmo lygis neįvertinamas, kai lauko blokas statomas prie kaimyno miegamojo lango
Kiekviena iš šių klaidų kainuoja papildomų darbų ir dažnai reikalauja perdaryti jau atliktą montavimą. Planavimas iš anksto visada pigesnis už taisymą.
Apie oficialius statybos techninius reglamentus verta pasidomėti, jei lauko blokas montuojamas daugiabučio fasade.
Išvados
Multi split sistemos suderinamumas su instaliacija nėra vien techninis formalumas. Tai sprendimas, kuris nulemia, ar sistema veiks efektyviai, ar tarnaus ilgai, ir ar jos nereikės perdaryti po kelerių metų.
Prieš pirkdami patikrinkite trasų ilgio ribas, elektros pajėgumą ir lauko bloko vietą. Šie trys veiksniai svarbesni už modelio spalvą ar nuotolinio valdymo funkcijas.
Dažniausiai užduodami klausimai
Ar galima jungti skirtingų gamintojų vidinius blokus prie vieno multi split išorinio bloko?
Ne, dauguma gamintojų naudoja skirtingus protokolus ir komunikacijos sistemas, todėl vidiniai blokai turi būti to paties gamintojo kaip ir išorinis blokas. Bandymas maišyti skirtingų gamintojų įrangą dažnai lemia tai, kad sistema neveikia arba prarandama garantija. Jei norite naudoti skirtingų gamintojų blokus, rinkitės sistemą su atviru protokolu, pvz., Modbus, tačiau tokie sprendimai reikalauja papildomų valdiklių ir profesionalaus suderinimo.
Koks yra maksimalus vamzdyno ilgis multi split sistemoms?
Maksimalus vamzdyno ilgis priklauso nuo konkretaus modelio, tačiau dažniausiai bendras vamzdyno ilgis negali viršyti 50-80 metrų, o atstumas nuo išorinio bloko iki tolimiausio vidinio bloko paprastai ribojamas iki 25-30 metrų. Viršijus šiuos limitus, sumažėja sistemos efektyvumas, gali atsirasti triukšmas arba sutrikti šaltnešio cirkuliacija. Planuodami instaliaciją visada patikrinkite konkretaus modelio techninius duomenis.
Kaip apskaičiuoti reikiamą multi split sistemos galingumą?
Galingumas apskaičiuojamas pagal patalpų plotą ir šilumos prieaugį. Vidutiniškai 1 kW vėsinimo galios tenka 10-15 m² patalpos, tačiau reikia atsižvelgti į langų dydį, saulės pusę, izoliaciją ir žmonių skaičių. Pavyzdžiui, 20 m² kambariui su dideliais langais gali prireikti 2,5 kW, o vidiniam 15 m² kambariui užtenka 2 kW. Rekomenduojama konsultuotis su specialistais, kad sistema veiktų efektyviai ir netriukšmautų.
Ar būtina keisti seną instaliaciją montuojant naują multi split sistemą?
Dažnai taip, ypač jei sena instaliacija skirta kitokio galingumo ar tipo sistemai. Multi split sistemoms reikalingas didesnis elektros pajėgumas, papildomi kabeliai ryšiui tarp blokų ir naujos freono trasos. Jei seni vamzdžiai neatitinka naujos sistemos reikalavimų (skersmens, ilgio, sandarumo), juos teks pakeisti. Visada verta atlikti techninį auditą prieš montavimą, kad išvengtumėte brangių netikėtumų.
Tinkamai suplanuota multi split sistema gali sumažinti eksploatacines išlaidas ir užtikrinti stabilų patalpų mikroklimatą visus metus. MB SELLIX siūlo split ir multi split oras-oras bei oras-vanduo sistemas, padeda įvertinti patalpų galingumo poreikį ir parinkti tinkamą sprendimą pagal jūsų namo instaliacijos sąlygas. Susisiekite su MB SELLIX ir sužinokite, kuri sistema tinka būtent jūsų patalpoms.
